Habillage conduit de fumée en zone habitable - Dixneuf

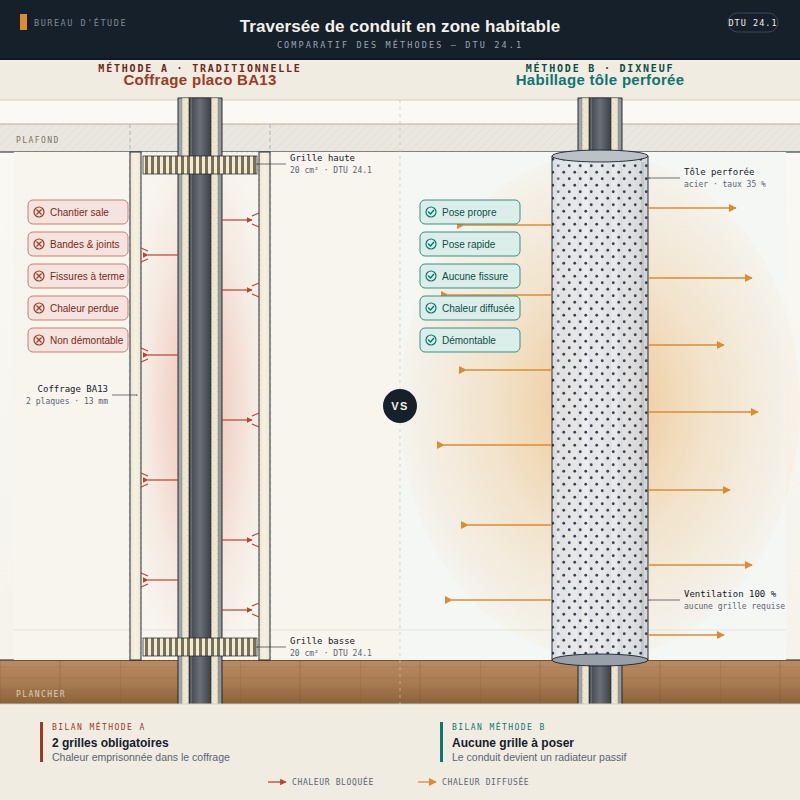

Pourquoi choisir un habillage tôle perforée plutôt qu'un coffrage placo ?

Le DTU 24.1 (septembre 2020) impose la protection de tout conduit de fumée isolé (double paroi) lorsqu'il traverse une zone habitable : chambre, couloir, mezzanine, combles aménagés. La solution traditionnelle est le coffrage en plaques de plâtre (BA13). C'est la méthode que la quasi-totalité des installateurs utilisent. Elle fonctionne, mais elle présente plusieurs inconvénients concrets que l'habillage en tôle perforée Dixneuf élimine.

Le coffrage placo : une solution qui vieillit mal

Un coffrage placo autour d'un conduit nécessite la construction d'une ossature métallique, la découpe et la fixation de plaques BA13, le traitement des bandes à joint, l'enduit de finition et la peinture. Le chantier est salissant (poussière de plâtre) et dure plusieurs heures. Au fil du temps, les cycles de chauffe et de refroidissement du conduit provoquent des dilatations thermiques répétées. Les bandes de placo fissurent, l'enduit craquelle. La reprise de ces fissures devient un entretien récurrent. De plus, le coffrage placo emprisonne la chaleur entre le conduit et les plaques : cette énergie thermique est perdue pour la pièce traversée.

Le DTU 24.1 impose également deux grilles de ventilation dans le coffrage (une en partie haute, une en partie basse, chacune d'au moins 20 cm² de section utile) pour éviter l'accumulation de chaleur et la surchauffe. Si le coffrage ne respecte pas les distances de sécurité, cette section passe à 300 cm² minimum par grille.

L'habillage tôle perforée Dixneuf : propre, durable, performant

L'habillage Dixneuf remplace le coffrage placo par un cylindre en tôle perforée qui s'installe autour du conduit isolé en quelques minutes, sans poussière ni travaux de finition. La tôle perforée assure une ventilation naturelle sur 100 % de sa surface : pas de grilles à poser, la conformité DTU est intégrée au produit. Contrairement au placo, la tôle perforée laisse la chaleur rayonnante du conduit se diffuser dans la pièce traversée. Le conduit devient un radiateur passif qui contribue au chauffage de la chambre ou du couloir. Aucune fissure possible, aucun entretien. Et l'habillage est entièrement démontable pour accéder au conduit lors des contrôles ou du ramonage.

Qu'est-ce qu'un habillage de conduit en zone habitable ?

Un habillage de conduit en zone habitable est un dispositif de protection et de finition qui entoure un conduit de fumée isolé (double paroi) lorsque celui-ci traverse une pièce de vie. Le DTU 24.1 (version septembre 2020) rend obligatoire la protection de tout conduit métallique double paroi isolé (DPI) dans les pièces habitables, y compris les mezzanines. Cette obligation vise à prévenir le risque de choc mécanique contre le conduit et à garantir le respect des distances de sécurité par rapport aux matériaux combustibles environnants.

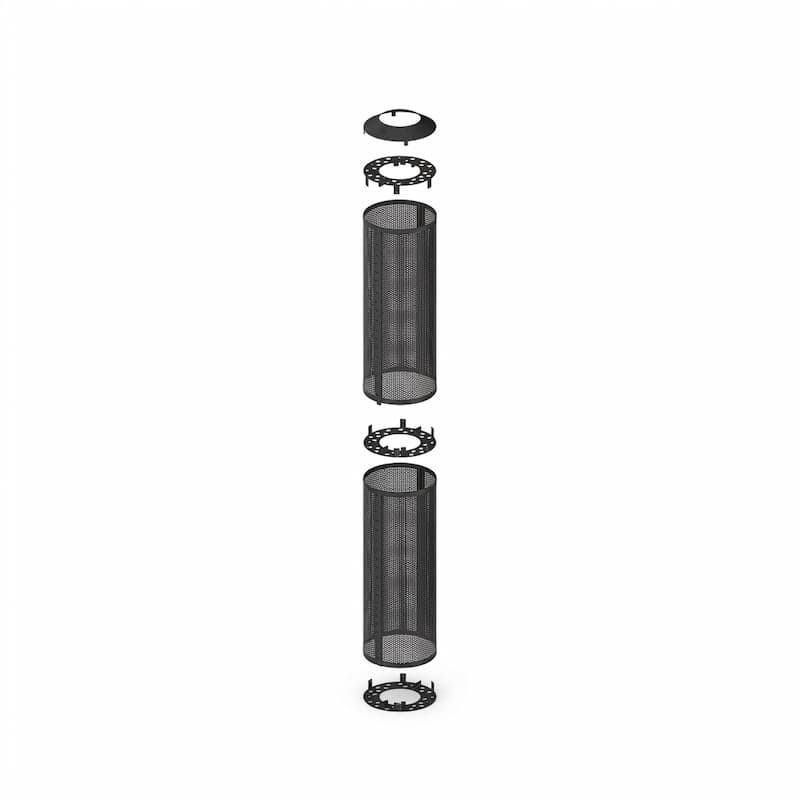

L'habillage Dixneuf répond à cette obligation en proposant une solution industrielle, normée et esthétique. Fabriqué en France (Origine France Garantie), il se compose d'un ou deux cylindres en tôle perforée et de platines de fixation haute et basse. Un support plancher, vendu séparément, est recommandé pour masquer la platine de reprise de charge du conduit (généralement en acier galvanisé), offrant ainsi une finition soignée du sol au plafond.

Composition et matériaux

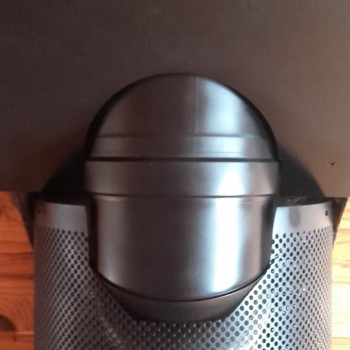

L'habillage conduit Dixneuf est entièrement fabriqué en acier. La tôle perforée qui constitue le corps de l'habillage présente un motif de perforations régulières sur toute sa surface. Ce motif remplit une double fonction : il permet la ventilation naturelle du conduit (conformité DTU 24.1) et la diffusion de la chaleur rayonnante dans la pièce. La finition est disponible en noir (N1) ou en gris, deux coloris qui s'intègrent dans la plupart des intérieurs contemporains ou traditionnels.

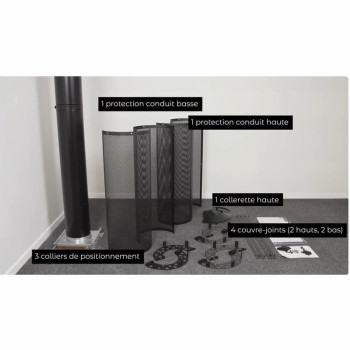

Le kit comprend les éléments suivants : 1 protection conduit basse, 1 protection conduit haute (les deux demi-cylindres en tôle perforée qui forment l'habillage), 1 collerette haute, 3 colliers de positionnement, 4 couvre-joints (2 hauts et 2 bas) et la visserie de fixation.

Installation de l'habillage conduit Dixneuf

L'habillage se pose autour d'un conduit de fumée isolé (double paroi) déjà en place. La platine basse se fixe au niveau de la traversée de plancher inférieur. La platine haute se fixe au niveau du plafond. Le ou les cylindres en tôle perforée viennent se positionner entre les deux platines. L'intervention ne nécessite pas d'outillage spécifique au-delà d'un perforateur et de vis adaptées au support.

📺 Voir la vidéo de montage Dixneuf : Regarder sur YouTube

L'installation doit être réalisée par un professionnel qualifié. Celui-ci vérifiera que le conduit isolé est correctement posé et que les distances de sécurité par rapport aux matériaux combustibles sont respectées avant la mise en place de l'habillage. Le choix entre le diamètre 380 mm et le diamètre 440 mm dépend du diamètre extérieur du conduit isolé installé.

Compatibilité et dimensionnement

L'habillage conduit Dixneuf existe en deux diamètres (Ø 380 mm et Ø 440 mm) pour s'adapter à la grande majorité des conduits isolés double paroi du marché, quelle que soit la marque (Dixneuf, Poujoulat, Joncoux, Ten, Modinox, etc.).

Comment choisir le bon diamètre : mesurez le diamètre extérieur de votre conduit isolé en place. Si celui-ci est inférieur ou égal à 214 mm, optez pour l'habillage Ø 380 mm. Au-delà, choisissez le Ø 440 mm. En cas de doute, contactez notre service technique.

L'habillage est disponible en deux hauteurs : 1 500 mm et 2 000 mm. Pour les traversées de pièce supérieures à 2 000 mm, deux habillages peuvent être superposés.

Normes et réglementation

L'habillage conduit Dixneuf est conçu pour répondre aux exigences du DTU 24.1 (NF DTU 24.1, version septembre 2020), la norme de référence française pour les travaux de fumisterie et les conduits de fumée.

Points réglementaires essentiels :

• Le DTU 24.1 rend obligatoire la protection de tout conduit métallique double paroi isolé (DPI) dans les pièces habitables, y compris les mezzanines, pour prévenir le risque de choc.
• Un coffrage ou habillage respectant les distances de sécurité doit être classé au minimum M1 (non inflammable, classement A2-s2, d0).
• Un coffrage ne respectant pas les distances de sécurité doit être incombustible (M0, classement A1 ou A2-s1, d0) et ventilé avec au moins 300 cm² de section utile en haut et en bas.
• La température de surface maximale autorisée est de 50 °C en zone habitable et de 80 °C en zone non habitable.
• Le ramonage du conduit doit rester possible. L'habillage Dixneuf, démontable, garantit cet accès sans destruction.

L'habillage Dixneuf bénéficie du label Origine France Garantie, attestant que la fabrication et l'assemblage sont réalisés en France, dans les ateliers Dixneuf en Maine-et-Loire.

Questions fréquentes

L'habillage Dixneuf remplace-t-il un coffrage placo ?

Oui. L'habillage en tôle perforée Dixneuf est une alternative conforme au DTU 24.1 pour protéger un conduit de fumée isolé en zone habitable. Il remplace intégralement le coffrage en plaques de plâtre traditionnel, avec l'avantage d'une ventilation naturelle intégrée, d'une pose rapide et propre, et d'un accès permanent au conduit pour le ramonage.

Le support plancher est-il inclus dans le kit ?

Non. Le support plancher est un accessoire vendu séparément. Il n'est pas obligatoire, mais nos experts le recommandent vivement : il masque la platine de reprise de charge du conduit de fumée (généralement en acier galvanisé brut) et offre une finition propre au pied de l'habillage. Disponible en Ø 380 et Ø 440, en finition noir ou gris.

Peut-on superposer deux habillages pour une grande hauteur sous plafond ?

Oui. Pour les traversées supérieures à 2 000 mm, deux habillages de 1 500 mm ou un habillage de 1 500 mm et un de 2 000 mm peuvent être superposés. Les platines intermédiaires assurent la jonction entre les deux éléments.

L'habillage chauffe-t-il au toucher ?

La température de surface du conduit isolé double paroi est limitée à 50 °C en zone habitable par le DTU 24.1. L'habillage en tôle perforée, posé autour du conduit avec un espace d'air, reste à une température modérée. La chaleur diffusée est un rayonnement doux, comparable à celui d'un radiateur basse température, pas une surface brûlante.

L'habillage est-il compatible avec les conduits d'autres marques ?

Oui. L'habillage Dixneuf est universel : il est compatible avec tous les conduits isolés double paroi du marché (Poujoulat, Joncoux, Ten, Modinox, etc.) à condition que le diamètre extérieur du conduit soit compris dans la plage de compatibilité : jusqu'à 214 mm pour le Ø 380 mm, au-delà pour le Ø 440 mm.
